25 апреля 1986
Испытание турбогенератора
На 4-м энергоблоке Чернобыльской АЭС запланировано испытание турбогенератора на выбег — проверка, сможет ли вращающаяся турбина обеспечить электроэнергию для насосов охлаждения в случае аварийного обесточивания.
Это четвёртая попытка. Три предыдущих провалились.
Мощность снижена до 50%
Мощность снижена до 1 600 МВт. Турбогенератор №7 отключён от сети.
Испытание отложено на 9 часов
Диспетчер Киевэнерго просит отложить — другая электростанция вышла из строя. Критическая 9-часовая задержка.

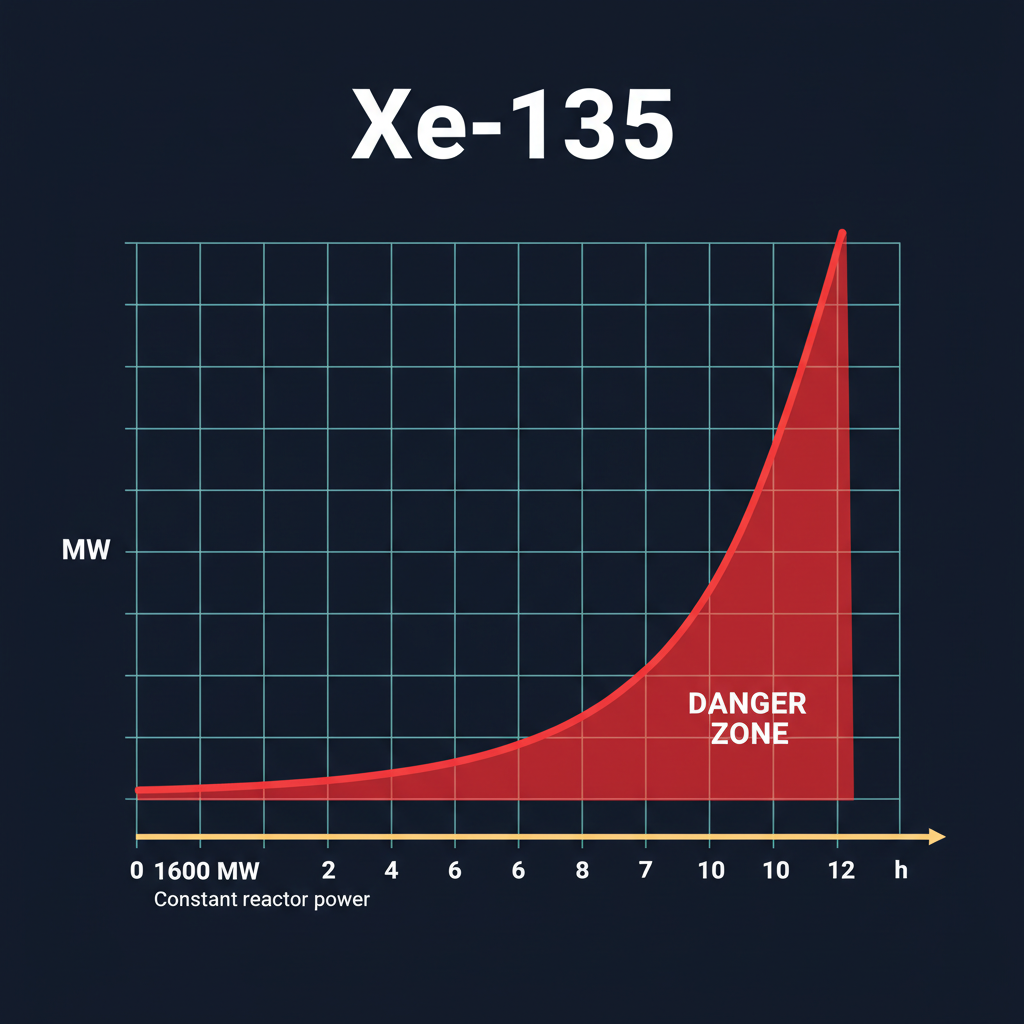

Эти 9 часов станут решающими. В реакторе накапливается ксенон-135 — самый мощный поглотитель нейтронов из известных. Сечение поглощения: 2,6 миллиона барн.
Разрешение получено
Диспетчер даёт разрешение на продолжение снижения мощности. Реактор уже 9 часов работает на половинной мощности — ксенон продолжает накапливаться.
Ночная смена
Ночная смена не получила полного инструктажа.
Анатолий Дятлов
Заместитель главного инженера
Осуждён на 10 лет. Освобождён в 1990. Умер в 1995.
Александр Акимов
Начальник смены блока №4
Погиб 11 мая 1986. Продолжал подавать воду в разрушенный реактор.
Леонид Топтунов
Старший инженер управления реактором
Погиб 14 мая 1986 от ОЛБ.
26 апреля 1986
Снижение мощности
Снижение мощности возобновлено. Целевой уровень: 700–1 000 МВт.
Провал мощности
Катастрофический провал мощности. Реактор падает до 30 МВт — почти до нуля.
Ксеноновое отравление нарастает стремительно. Реактор умирает.
Извлечение стержней
Операторы извлекают почти все стержни управления, пытаясь побороть ксенон. Оперативный запас реактивности падает до 6–8 стержней при минимуме 26.
Стабилизация на 200 МВт
Мощность стабилизируется на 200 МВт — втрое ниже запланированного. Дятлов приказывает продолжать.
Защиты отключены
Автоматические защиты реактора по уровню воды и давлению пара отключены — чтобы не прервать испытание.
Начало испытания
Пар на турбогенератор №8 перекрыт. Насосы начинают выбег. Расход воды падает. В каналах образуются паровые пустоты — каждый пузырёк увеличивает реактивность.
Кнопка АЗ-5
Аварийная защита. Все 211 стержней начинают погружаться в активную зону. Но у стержней — конструктивный дефект.
Графитовые вытеснители на концах стержней сначала вытесняют воду в нижней части зоны, заменяя её графитом — кратковременно увеличивая реактивность вместо того, чтобы её снижать.
Кадр из сериала «Чернобыль» (HBO, 2019)
Взрыв.
Мощность реактора достигает 30 000 МВт — в 10 раз выше номинала. Температура топлива превышает 2 000 °C. Верхняя биологическая защита «Елена» весом 2 000 тонн сорвана с реактора.
Железобетонная конструкция. Без защитной оболочки (контаймента) — в отличие от западных реакторов.
Первый взрыв
Паровой взрыв разрушает реактор. «Елена» весом 2 000 тонн подброшена вверх. Все 1 661 каналов разорваны.
Второй взрыв
Через 2–3 секунды — второй взрыв. Водородный, паровой или ядерный — до сих пор обсуждается. Голубая вспышка — возможно, черенковское излучение.
Показания дозиметра
Реальный уровень
Архивное фото, 1986

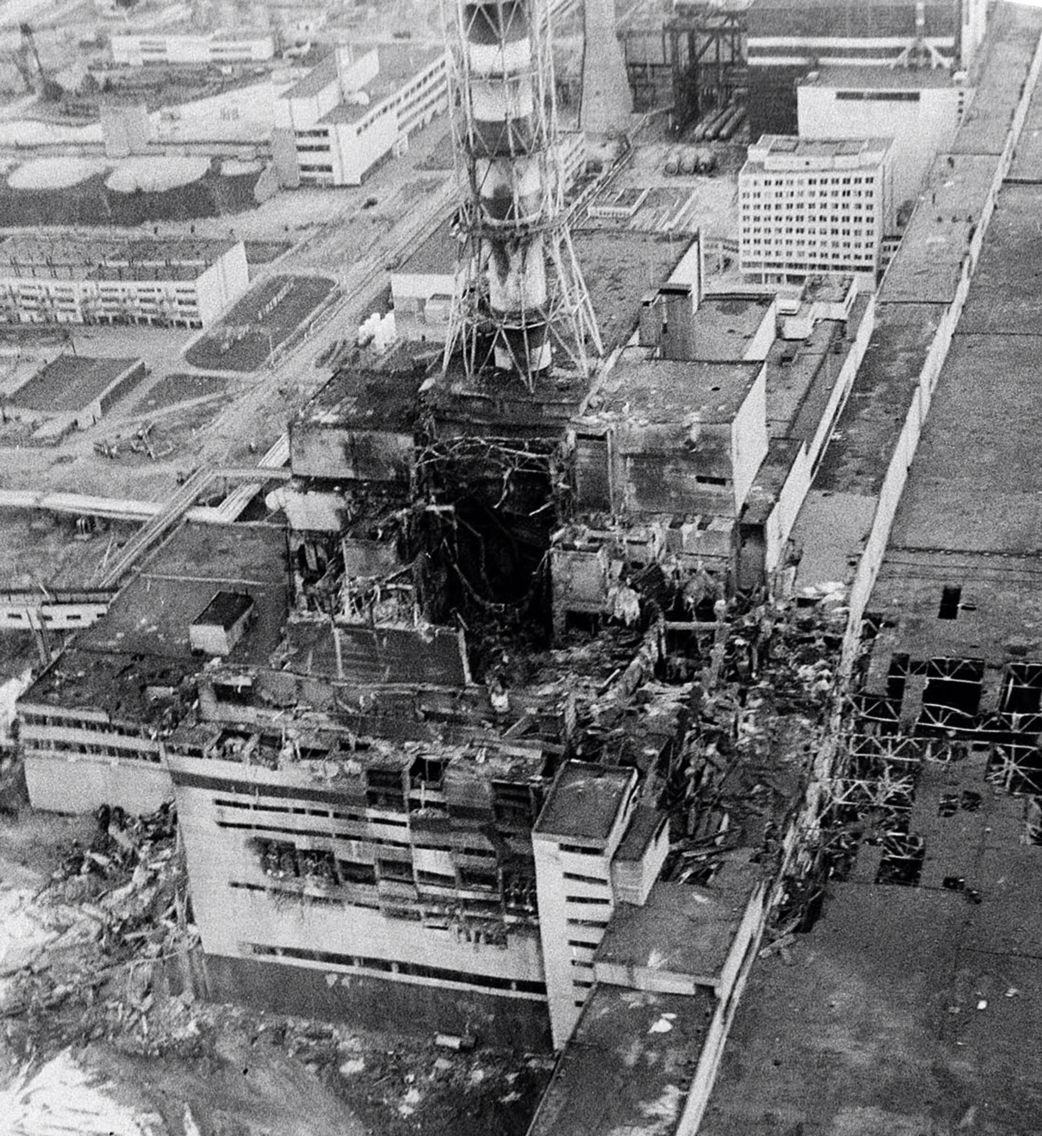

Зона разрушена
Активная зона полностью разрушена. Графитовый пожар — 1 200 тонн графита при 1 500°C. Акимов и операторы не верят, что реактор разрушен, и продолжают подачу воды — она течёт через руины в окружающую среду.
Последствия
Первые пожарные
14 человек под командованием лейтенанта Правика, 23 года. Без дозиметров, без защиты. Поднимаются на крышу, покрытую горящими кусками графита.
Владимир Правик
Лейтенант, командир пожарного караула
Погиб 11 мая 1986. Герой Советского Союза (посмертно).
Виктор Кибенок
Лейтенант, 6-я пожарная часть
Погиб 11 мая 1986. Герой Советского Союза (посмертно).
Смертельные дозы
Акимов и Топтунов лично идут в зоны высокой радиации открывать задвижки. Оба получают смертельные дозы. Акимов умрёт 11 мая, Топтунов — 14 мая.
Утро в Припяти
Жизнь продолжается как обычно. Дети идут в школу. Никаких предупреждений. Жители замечают необычный металлический привкус.
Эвакуация Припяти
1 200 автобусов из Киева. 49 360 человек эвакуированы за 2,5 часа. «Возьмите документы и вещи на 3 дня.»
Большинство не вернётся никогда.
Архивное фото, 1986
Мир узнаёт
АЭС Форсмарк, Швеция, 1 100 км от Чернобыля. Срабатывают датчики радиации. Москва отрицает. Вечером ТАСС публикует четыре предложения.
Валерий Легасов
Главный научный советник комиссии
Покончил с собой 27 апреля 1988 — во вторую годовщину.
Кадр из сериала «Чернобыль» (HBO, 2019)

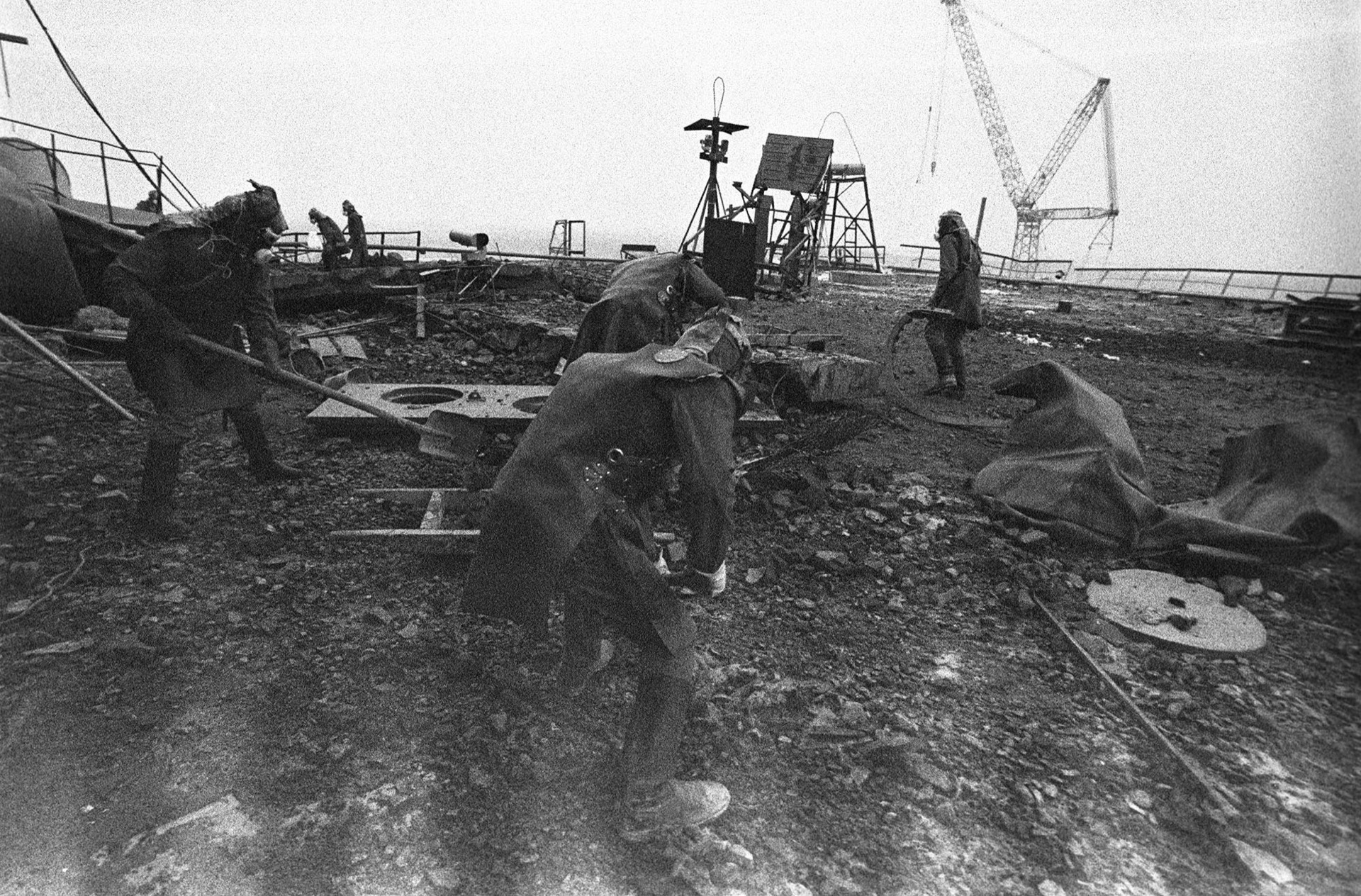

«Биороботы»
3 828 солдат вручную сбрасывали графит с крыши в реактор. Каждый выход — 90 секунд. Максимальная доза: 25 рентген за вылазку. Их назвали «биороботами», потому что настоящие роботы вышли из строя от радиации.
Архивное фото, 1986

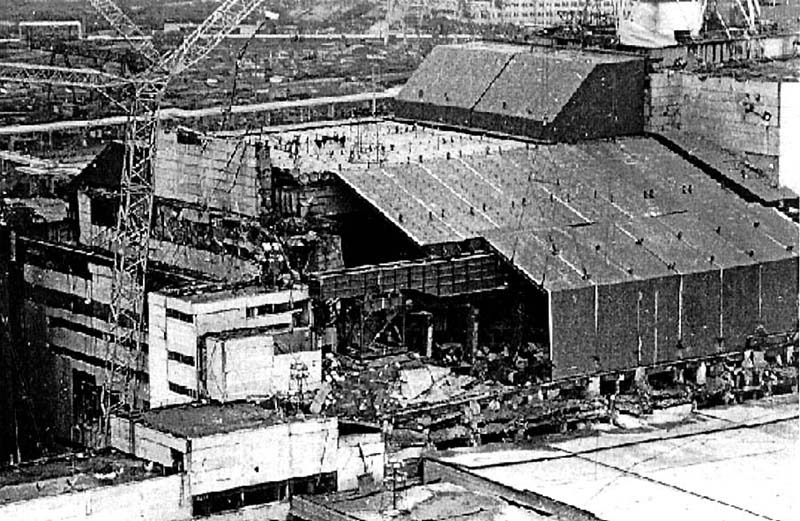

Объект «Укрытие» (Саркофаг)
Построен за 206 дней. 300 000 тонн бетона, 7 000 тонн стали. 600 000 «ликвидаторов» участвовали в работах. Расчётный срок службы: 20–30 лет. Рабочие были ограничены минутами облучения.
Архивное фото, 1986

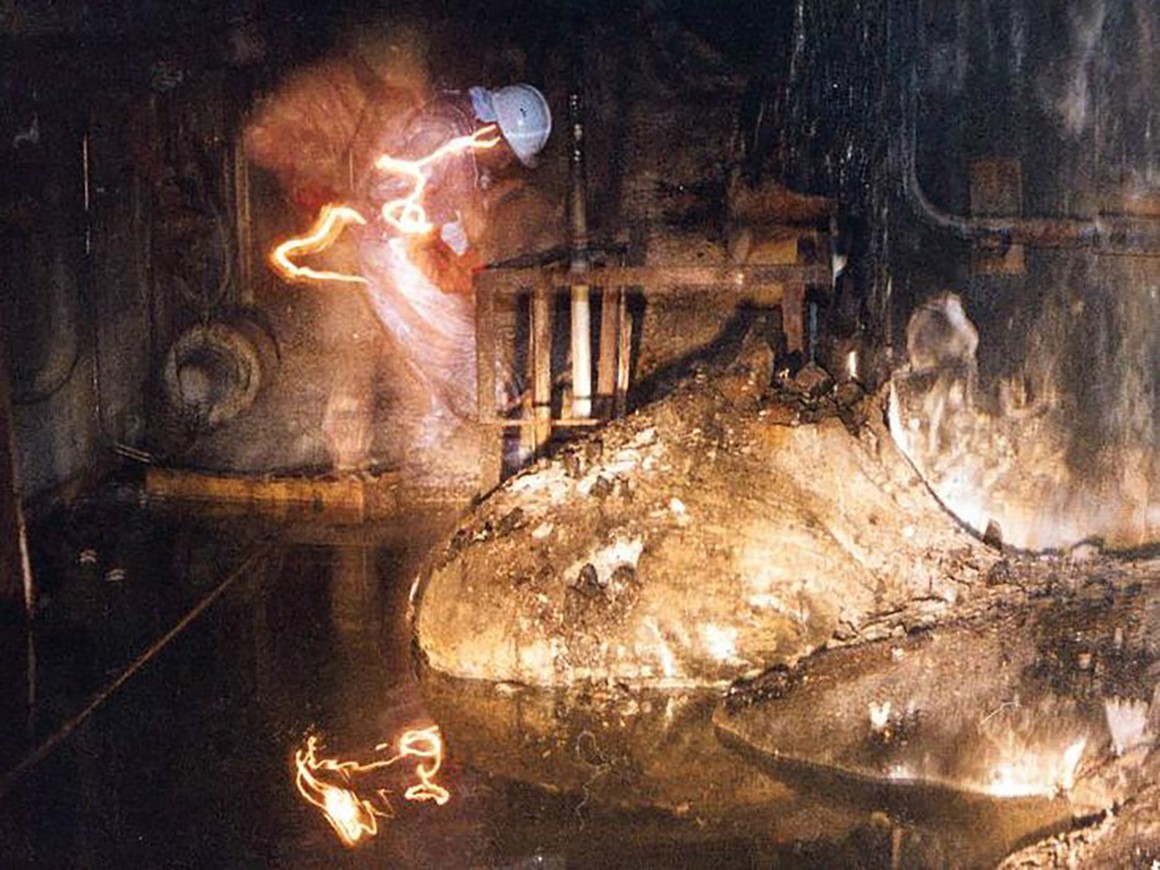

«Слоновья нога»
Кориум — лавообразная масса из расплавленного топлива, бетона и стали в подвале блока №4. Начальное излучение ~10 000 Р/ч. Знаменитое селфи Артура Корнеева — одна из самых опасных фотографий в истории.
Архивное фото, 1986

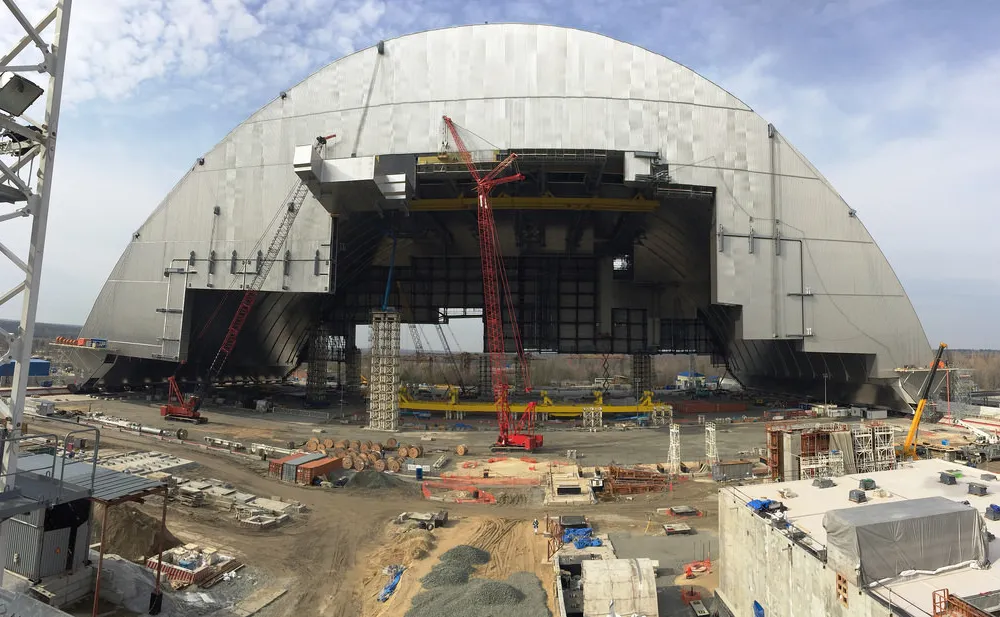

Новый безопасный конфаймент
Высота: 108 м. Пролёт: 257 м. Длина: 162 м. Масса: 36 000 тонн. Расчётный срок: 100 лет. Стоимость: ~1,5 млрд евро. Собран рядом и задвинут на рельсах за 2 недели. Содержит краны для будущего демонтажа саркофага.
Архивное фото, 2016
Зона отчуждения
2 600 км² — закрытая территория. Дикая природа вернулась: лошади Пржевальского, волки, медведи. «Рыжий лес» был снесён и захоронен, но цезий остаётся в почве. Припять — город-призрак. Туризм с 2011 года, всплеск после сериала HBO.
Погибли немедленно
Оценка ВОЗ
Оценка Greenpeace
Памяти погибших
Александр Акимов
Леонид Топтунов — 25
Владимир Правик — 23
Виктор Кибенок — 23
40 лет. Радиация остаётся.
